IB-8310TXN 183 10

IB-8310; 32x DI, GO, pro externí moduly IB-04xx

DI 32x DI
DO
AI
AO
COM 1x TCL3
SENSOR

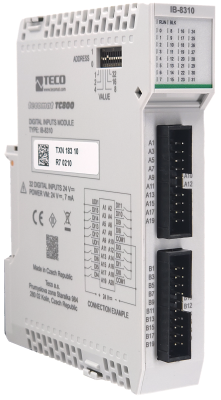

Obrázek Varianta Popis varianty
IB-8310
Periferní modul IB-8310 obsahuje 32 binárních vstupů 24 V DC se společnou svorkou mínus, typ 3 a je určen především pro připojení externích modulů na DIN lištu řady IB-04xx. Modul je galvanicky oddělen od ostatních obvodů PLC. Je osazen dvěma konektory, na které je vyvedeno vždy 16 vstupů. Obsahuje inteligentní vstupní obvody, které vyžadují externí napájecí napětí 24 V DC.

Obj. číslo TXN 183 10
Teco kód TXN 183 10
Kategorie TC800 - Rozšiřující moduly vstupů a výstupů
Tagy -
COM - Systémové sběrnice
TCL3 - systémová I/O sběrnice 1x TCL3 slave
DI - Organizace binárních vstupů
Počet binárních vstupů celkem 32
Počet skupin binárních vstupů 1
Organizace binárních vstupů do skupin 32x DI (DI0-DI31)
DI - Parametry binárních vstupů DC (skupina A)
Parametry platné pro vstupy na svorkách DI0-DI31
Počet vstupů ve skupině 32
Společný vodič skupiny minus
Typ vstupu Typ 3 (IEC)
Galvanické oddělení vstupů od vnitřních obvodů Ano
Diagnostika signalizace vybuzeného vstupu LED na panelu modulu
Pulzní přetížitelnost vstupu max. 30 V (t < 10 ms)
Vstupní napětí pro log. 0 0 V DC; -5 V DC min.; +5 V DC max.
Vstupní napětí pro log. 1 24 V DC; 11 V DC min.; 30 V DC max.
Vstupní proud při log. 1 2,3 mA typ.
Zpoždění z log. 0 na log. 1 5 ms
Zpoždění z log. 1 na log. 0 5 ms
Minimální šířka zachyceného impulsu 1 ms
Napájení
Napájecí napětí UVM, UVIO, jmenovitá hodnota 24 V DC
Napájecí napětí UVM, UVIO, dovolený rozsah 20 - 30 V DC
Napájecí proud IVM při UVM = 24 V 7 mA
Max. příkon na hladině VM 0,2 W
Tepelná/výkonová ztráta modulu 2,4 W
Rozměry a hmotnost
Hmotnost cca. 85 g
Rozměry produktu (šířka x výška x hloubka) 24 x 118 x 97 mm
Provozní podmínky, normy produktu
Norma výrobku ČSN EN 61131-2:2008 (idt IEC 61131-2:2007) - Programovatelné řídící jednotky
Třída ochrany elektrického předmětu II, dle ČSN EN 61140 ed.3: 2016 (idt IEC 61140:2016)
Stupeň krytí IP dle ČSN EN 60529:1993 (idt IEC 529:1989) IP20
Provozní prostory Normální, dle ČSN 33 2000-1 ed.2: 2009 (mod IEC 60364-1: 2005)
Stupeň znečištění 1, dle ČSN EN 60664-1 ed.2:2008 (idt IEC 60664-1:2007)
Přepěťová kategorie instalace II, dle ČSN EN 60664-1 ed_2:2008 (idt IEC 60641-1:2007)
Typ zařízení Vestavné
Pracovní poloha Svislá
Druh provozu Trvalý
Provozní teploty okolí –20 °C až +55 °C
Provozní relativní vlhkost 10 % až 95 % bez kondenzace
Provozní atmosférický tlak min. 70 kPa (< 3 000 m n. m.)
Skladovací teploty –25 °C až +70 °C
Skladovací relativní vlhkost Max. 80 % bez kondenzace par
Skladovací prostředí Suché čisté prostory bez vodivého prachu, agresivních plynů nebo par kyselin po dobu nepřesahující dobu záruky.
Přepravní teploty -25°C až -70°C
Přepravní prostředí Krytý dopravní prostředek, dopravní obaly nesmí být vystaveny účinkům deště a sněhu
Elektromagnetická kompatibilita, mechanická odolnost
Elektromagnetická kompatibilita/ Emise A, dle ČSN EN 55032 ed. 2: 2017 (idt CISPR 32: 2015)
Emise - poznámka V prostorech, kde lze předpokládat použití rozhlasových rádiových a televizních přijímačů do vzdálenosti 10 m, může tento výrobek způsobovat rádiové rušení. V takovém případě může být požadováno, aby uživatel přijal příslušná opatření
Elektromagnetická kompatibilita/ Imunita min. dle požadavku ČSN EN 61131-2:2008
Odolnost vůči sinusovým vibracím 10 Hz až 57 Hz amplituda 0,075 mm, 57 Hz až 150 Hz zrychlení 1 G, dle Fc dle ČSN EN 60068-2-6:1997 (idt IEC 68-2-6:1995), 10 cyklů v každé ose.
Balení, přeprava, skladování
Popis Modul je balen do papírové krabice. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného etiketami a ostatními údaji nutnými k přepravě. Přeprava od výrobce se provádí způsobem dohodnutým při objednání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20°C
Montáž
Popis montáže Instalace modulu systému TC800 se provádí kolmým nasunutím na DIN lištu dle ČSN EN 50022 se sběrnicí a aretací západkou ve spodní části modulu. Podrobnější popis a mechanické výkresy s rozměry jsou uvedeny v dokumentaci TXV 004 72.
Připojení
Varování Všechny externí obvody připojené k modulu musí splňovat podmínky pro obvody SELV!
Popis připojení Modul je osazen dvěma konektory, na které je vyvedeno vždy 16 vstupů
Připojení napájení Přes systémovou sběrnici
Připojení I/O - vstupů/výstupů Konektor IDC pro ploché kabely, vidlice s vysouvacím mechanizmem
Kódování konektoru Ne
Nástroje pro instalaci modulu Bez nástroje
Popis připojeni Příklad zapojení modulu je zobrazen na následujícím obrázku.
Obsluha
Konfigurace modulu Modul je obsluhován, nastavován a diagnostikován z vývojového prostředí Mosaic.
Uvedení do provozu Na modulu se DIP přepínačem v levé části pouzdra nastaví unikátní adresa v rámci jednoho rámu. Modul je po zasunutí do rámu a zapnutí napájení plně připraven k činnosti.
Diagnostika modulu Základní diagnostický systém modulu je součástí jeho standardního programového vybavení. Je v činnosti od zapnutí napájení modulu a pracuje nezávisle na uživateli. Diagnostikované chybové stavy modulu a připojených periferních modulů sestavy jsou signalizovány ve stavovém slově modulu a na panelu modulu
Údržba
Popis Při dodržení všeobecných podmínek pro instalaci nevyžaduje modul žádnou údržbu. Úkony, při kterých je třeba provést demontáž některé části modulu, se provádějí vždy při odpojeném napájecím napětí.
Upozornění Protože modul obsahuje polovodičové součástky, je nutné při manipulaci se sejmutým krytem dodržovat zásady pro práci se součástkami citlivými na elektrostatický náboj. Není dovoleno se přímo dotýkat plošných spojů bez ochranných opatření !!!
Záruka
Obecně Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s.
Upozornění Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož je systém součástí, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny.
