CP-2061TXN 120 61.02NNNN
CP-2061
DI | 4x DI/AI |
---|---|
DO | 3x RO |
AI | 4x AI/DI viz DI |
AO | 3x AO |
COM | 1x ETH 10/100 2x Sériový kanál 1x USB host 1x CIB master |
SENSOR |
Obrázek | Varianta | Popis varianty |
---|---|---|
![]() |

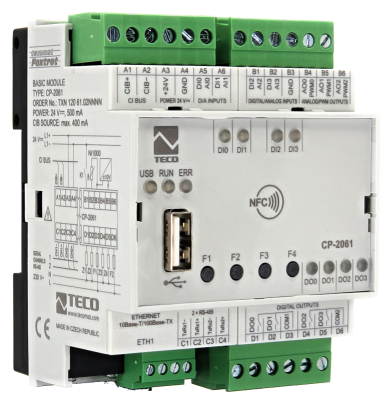

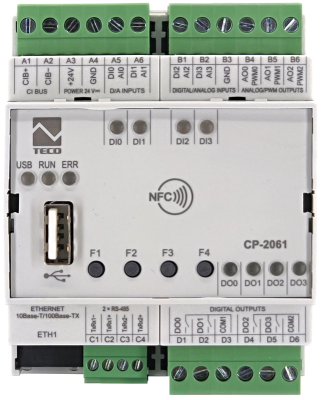

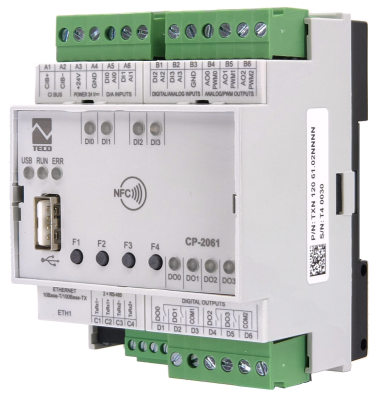

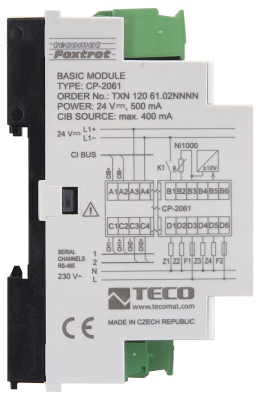

CP-2061 |
CP-2061 je základní modul Foxtrot druhé generace, který je optimální kombinací centrální jednotky s integrovanou rozšířenou kombinací 4 digitálních a analogových vstupů a 3 analogových výstupů, 3 tranzistorových výstupů nebo PWM, kompaktní velikosti zabírající na DIN liště šíři 4 modulů.
Dvouvodičová CIB Common Installation Bus® (až 32 adresovatelných modulů). Lze jej tedy rozšiřovat stejně jako ostatní základní moduly.
Je vybaven celkem 11 I/O:
CP-2061 je osazen novou výkonou centrální jednotkou (CPU řady J) s pamětí
Dvouvodičová CIB Common Installation Bus® (až 32 adresovatelných modulů). Lze jej tedy rozšiřovat stejně jako ostatní základní moduly.
Je vybaven celkem 11 I/O:
- čtyři víceúčelové vstupy, z nichž každý je využitelný buď jako analogový nebo jako binární
- tři analogovými výstupy pro proporcionální řízení nejrůznějších připojených zařízení.
- 4 samostatnými reléovými výstupy organizovaných do dvou skupin po dvouch s vlastní společnou svorkou
- 1x Ethernet rozhraní 100 Mbit/s, každé s až 32 současnám připojeními (programování a obecné IP komunikace)
- USB A pro Flas paměť, WiFi adapter (client i AP - Acces point) aj.
- 2x sériová rozhraní RS-485
- 1x CIB rozhraní
- NFC paměť
CP-2061 je osazen novou výkonou centrální jednotkou (CPU řady J) s pamětí
- 2 MB pro uživatelský program,
- 128 MB interního disku pro ukládání souborů s paralelním přístupem z LAN jako k síťovému disku,
- 16MB rychlého RAM disku
- slotem pro microSD kartu až 1 TB
- Správu souborů zabezpečuje žurnálovací souborový systém
Obj. číslo | TXN 120 61.02NNNN |
---|---|
Teco kód | TXN 120 61.02NNNN |
Kategorie | Foxtrot 2 - Základní moduly |
Tagy | - |
Systémové parametry centrální jednotky | |
---|---|
Řada centrální jednotky | J |
Paměť uživatelského programu | 2 MB |
Paměť pro uživatelské proměnnné / z toho RETAIN proměnné | 512 kB/48 kB |
Délka instrukce | 4 byty |
Zálohování zdrojového kódu programu v PLC | Ano, volitelné v prostředí Mosaic |
On-line změna programu v PLC | Ano, včetně změny I/O konfigurace |
Souborový systém - Interní disk PLC | 128 MB, žurnálovací File system |
Souborový systém - RAM disk PLC | 16 MB |
Souborový systém - USB Flash disk | Podporováno |
Souborový systém - Micro SD karta | podporováno |
Slot pro volitelnou paměťovou kartu | microSD - Card Slot (<= 1TB) |
Doba cyklu na 1k logických instrukcí | 0,036 ms |
Doba cyklu na 1k integer operací | 0,044 ms |
Doba cyklu na 1k floating point operací | 0,043 ms |
Vývojové prostředí | Mosaic v2018.2 nebo vyšší |
Programovací jazyky | ST, IL, LD, FBD, SFC, CFC |
RTC - Obvod reálného času | Ano |
RTC - Zálohování | typ. 500 hod |
Integrovaný Web server | Ano |
Integrovaný Datalogger | Ano |
Přístup k proměnným PLC přes web API | Ano |
COM - Komunikace - IP/Ethernet | |
Rozhraní Ethernet 10/100 Mb (ETHx) | 1 |
Rozhraní WLAN2 (externí přes USB host, volitelné) | 1 |
Dostupné systémové režimy na ETH a WLAN | UNI, PC, PLC, PLD |
Protokol TCP/IP | Ano |
Protokol UDP | Ano |
Protokol HTTPS | Ano |
Protokol HTTP | Ano |
Protokol WebSocket | Ano |
Protokol MODBUS/TCP | Ano |
Protokol SMTP | Ano |
Protokol IEC 60870-5-104 | Ano |
REST API | Ano |
COM - USB | |
Rozhraní USB host | 1x USB-A |
COM - Sériové a komunikační kanály | |
max. počet interních sériových kanálů | 2 |
Počet interních sériových kanálů RS-485 | 2 |
Max. přenosová rychlost | 1 MBd |
Citlivost přijímače (RS-485) | min. ±200 mV |
Výstupní úroveň signálů (RS-485) | typ. 3 V |
Poznámka k délce vedení | Maximální délka platí pro kroucený a stíněný kabel a komunikační rychlost max. 120 kBd. |
COM - Systémové sběrnice | |
CIB - Common Installation Bus (R): Instalační I/O sběrnice | 1x CIB master (400 mA) |
CIB - Rozsah adres jedné větve instalační sběrnice | 32 I/O modulů rodiny CFox |
DI - Parametry binárních vstupů DC | |
Počet vstupů ve skupině | 4 |
Společný vodič skupiny | minus |
Typ kombinovaného vstupu | Aktivní/pasivní binární vstup; Aktivní při nastavení rozsahu 0-10V. Pasivní při nastavení rozsahů Pt1000, Ni1000 a KTY81-121. |
Galvanické oddělení vstupů od vnitřních obvodů | Ne |
Diagnostika | signalizace vybuzeného vstupu LED na panelu modulu |
Upozornění | Je třeba si uvědomit, že svorky GND v polích 24 V DC a ANALOG OUTPUTS jsou spojené uvnitř systému. Není žádoucí propojovat svorku GND v poli ANALOG OUTPUTS se záporným pólem zdroje napájecího systém i vstupy, protože by přes druhou svorku GND došlo k uzavření smyčky a tím i možnému indukování rušivých signálů. |
DI - Parametry binárních vstupů pro napětí 10V DC | |
Počet vstupů ve skupině | 4 |
Společný vodič skupiny | minus |
Galvanické oddělení vstupů od vnitřních obvodů | Ne |
Vstupní napětí pro log. 0 | max. +2V DC |
Vstupní napětí pro log. 1 | min. +6,5 V DC , typ. +10V DC, max. +12V DC |
Vstupní proud při log. 1 | 3 mA typ. |
Zpoždění z log. 0 na log. 1 | 500 μs |
Zpoždění z log. 1 na log. 0 | 500 μs |
DI - Parametry binárních vstupů bezpotenciální kontakt | |
Počet vstupů ve skupině | 4 |
Společný vodič skupiny | minus |
Vstupní napětí pro log. 0 | +3 V DC min. |
Vstupní napětí pro log. 1 | +1 V DC max. |
Vstupní proud při log. 1 | -1 mA typ. |
Zpoždění z log. 0 na log. 1 | 500 μs |
Zpoždění z log. 1 na log. 0 | 500 μs |
HSC - Speciální funkce binárních vstupů/čítačů | |
Jednosměrný čítač (UP) | 4x (DI0); (DI1); (DI2); (DI3) |
HSC - Parametry vstupů čítače | |
Speciální funkce vstupů | jednosměrný čítač |
Čítač: Vstupní kmitočet/rozlišovací schopnost | 1 kHz |
Šířka pulzu | min. 500 μs |
Zpoždění z log. 0 na log. 1 | 500 μs |
Zpoždění z log. 1 na log. 0 | 500 μs |
Rozsah registrů | max. 32 bitů, 0 až 4 294 967 296 |
DO - Parametry binárních tranzistorových výstupů | |
Počet tranzistorových výstupů | 3 |
Počet skupin výstupů | 1 |
Počet výstupů ve skupině | 3 |
Organizace tranzistorových výstupů do skupin | 3 x (PWM0-PWM2) |
Společný vodič skupiny | GND |
Typ výstupu | tranzistor NMOS s otevřeným kolektorem. (Zátěž vůči napájení) |
Galvanické oddělení od vnitřních obvodů | Ne |
Diagnostika | signalizace vybuzeného výstupu LED na panelu modulu |
Spínané napětí | 5 - 30 V DC |
Spínaný proud, zatížení výstupu | 0,5 A max. |
Krátkodobá přetížitelnost výstupu | 3 A |
Výstupní odpor | typ. 0,16 Ω max. 0,4 Ω |
Doba sepnutí | typ. 9 μs |
Doba rozepnutí | typ. 13 μs |
Alternativní funkce | Režim tranzistorového výstupu jako PWM po úpravě na desce viz. obrázek |
PWM výstupy |
Binární tranzistorové výstupy PWM0 - PWM2 lze provozovat také v režimu pulzně šířkové modulace (PWM). V základním režimu lze v rámci inicializace nastavit konstantní periodu opakování pulzů (pro každý výstup zvlášť). Vlastní šířka pulzů je proměnná a je určena pro každý výstup zvlášť hodnotou příslušné výstupní proměnné objektu PWM. Další režim umožňuje za chodu měnit i periodu opakování pulzů. Třetím zvláštním režimem je pak generování jednotlivých pulzů definované délky. Režim tranzistorového výstupu jako PWM lze použít po úpravě na desce viz. obrázek |
RO - Parametry binárních reléových výstupů | |
Parametry platné pro výstupy na svorkách | DO0-DO3 |
Počet reléových výstupů | 4 |
Počet skupin výstupů | 2 |
Počet výstupů ve skupině | 2 |
Organizace reléových výstupů do skupin | 2 x (DO0-DO1) 2 x (DO2-DO3) |
Typ výstupu | elektromechanické relé, nechráněný výstup |
Typ kontaktu | Spínací (NO - Normally Open) |
Galvanické oddělení od vnitřních obvodů | Ano |
Galvanické oddělení mezi skupinami | Ne |
Diagnostika | Signalizace vybuzeného výstupu na panelu modulu |
Spínaný proud | 3 A max., 100 mA min. |
Spínané napětí | 250 V AC max., 5 V AC min., 30V DC max. |
Krátkodobá přetížitelnost výstupu - inrush | 4 A max. |
Proud společnou svorkou | 10 A max. |
Doba sepnutí kontaktu | typ. 10 ms |
Doba rozepnutí kontaktu | typ. 4 ms |
Mezní hodnoty spínané odporové zátěže | max. 3 A při 30 V DC nebo 230 V AC |
Mezní hodnoty spínané induktivní zátěže DC13 | max. 3A při 30 V DC |
Mezní hodnoty spínané induktivní zátěže AC15 | max. 3 A při 230 V AC |
Frekvence spínání bez zátěže | max. 300 sepnutí/min. |
Frekvence spínání se jmenovitou zátěží | max. 20 sepnutí/min |
Mechanická životnost | min. 5 000 000 cyklů |
Elektrická životnost při maximální zátěži odporové | min. 100 000 cyklů |
Elektrická životnost při maximální zátěži induktivní DC13 | min. 100 000 cyklů |
Elektrická životnost při maximální zátěži induktivní AC15 | min. 100 000 cyklů |
Ochrana proti zkratu | Ne |
Ošetření induktivní zátěže | Vnější RC člen, varistor (AC), dioda (DC) |
Izolační napětí mezi výstupy a vnitřními obvody | 3750 V AC |
Izolační napětí mezi skupinami výstupů navzájem | 1000 V AC |
AI - Organizace analogových vstupů | |
Počet analogových vstupů celkem | 4 |
Počet vstupů ve skupině | 4 |
Počet skupin analogových vstupů | 1 |
Organizace analogových vstupů do skupin | 4x (DI0/AI0-DI3/AI3) |
Typ vstupu | Se společnou svorkou |
Společný vodič | Minus |
Galvanické oddělení od vnitřních obvodů | Ne |
Diagnostika | signalizace přetížení ve stavovém slově |
Vnější napájení | Ne |
Číslicová rozlišovací schopnost | 12 bit |
Typ převodníku | Aproximační |
Doba převodu | 20 μs |
Provozní režimy | periodické snímání vstupů |
Filtrace | dolní propust, digitální hřebenový filtr 50/60 Hz |
AI - Rozsahy analogových vstupů | |
Napětí | 0 až 10 V / 2,579 mV |
Napětí | 0 až 2 V / 805,9 μV |
Vstupní impedance v rozsahu napěťového signálu | > 20 kΩ |
Chyba napěťového vstupu - max. chyba při 25 °C | ± 0,4 % plného rozsahu |
Chyba napěťového vstupu - teplotní koeficient | ± 0,03 % plného rozsahu/K |
Chyba napěťového vstupu - nelinearita | ± 0,07 % plného rozsahu |
Chyba napěťového vstupu - opakovatelnost při ustálených podmínkách | 0,05 % plného rozsahu |
Pasivní snímač | Pt1000, W100=1.385 (–90 až +400 °C) |
Pasivní snímač | Pt1000, W100=1.391 (–90 až +400 °C) |
Pasivní snímač | Ni1000, W100=1.500 (–60 až +200 °C) |
Pasivní snímač | Ni1000, W100=1.617 (–60 až +200 °C) |
Pasivní snímač | Odporový vysílač 0-2 kOhm |
Pasivní snímač | Odporový vysílač 0-200 kOhm |
Pasivní snímač | KTY81-121; PTC termistor (–55 až +125°C) |
Pasivní snímač | NTC Termistor 5k/25 °C (–40 až +125°C) |
Pasivní snímač | NTC Termistor 10k/25 °C (–40 až +125°C) |
Pasivní snímač | NTC Termistor 12k/25 °C (–40 až +125°C) |
Pasivní snímač | NTC Termistor 15k/25 °C (–40 až +125°C) |
Pasivní snímač | NTC Termistor 20k/25 °C (–40 až +125°C) |
Vstupní impedance v rozsahu signálu odporového snímače | > 20 kΩ |
Chyba měření odporu - maximální chyba při 25 °C | ±0,5 % plného rozsahu |
Chyba měření odporu - teplotní koeficient | ±0,05 % plného rozsahu / K |
Chyba měření odporu - nelinearita | ±0,09 % plného rozsahu |
Chyba měření odporu - opakovatelnost při ustálených podmínkách | 0,07 % plného rozsahu |
Detekce odpojeného čidla | ano, ve stavovém slově přetečením rozsahu |
AO - Parametry analogových výstupů | |
Počet skupin analogových výstupů | 1 |
Počet výstupů ve skupině | 3 |
Organizace výstupů do skupin | 3 x (AO0 - AO2) |
Společný vodič skupiny | minus |
Galvanické oddělení od vnitřních obvodů | Ne |
Galvanické oddělení výstupů navzájem | Ne |
Typ výstupu | aktivní napěťový výstup |
Max. dovolené trvalé přetížení (bez poškození) | ±20 V, každá svorka proti AGND |
Rozlišení převodníku | 12 bitů |
Doba převodu | 10 μs |
Chyba analogového výstupu - maximální chyba při 25 °C | ±2 % plného rozsahu |
Chyba analogového výstupu - teplotní koeficient | ±0,3 % plného rozsahu/K |
Chyba analogového výstupu - linearita | ±0,7 % plného rozsahu |
Chyba analogového výstupu - opakovatelnost při ustálených podmínkách | ±0,5 % plného rozsahu |
Napěťový výstup - Výstupní napětí | 0 - 10 V |
Napěťový výstup - Rozlišení 1 LSB | 2,589 mV |
Napěťový výstup - Maximální výstupní proud | 10 mA |
Napájení | |
Napájecí napětí, tolerance | 24 V DC, +25%, -15%, SELV |
Maximální příkon | 10 W |
Tepelná/výkonová ztráta modulu | 12 W |
Jištění interní | Ano, vratná pojistka |
Napájení větve CIB - parametry vestavěného mastera | 1x 400 mА / 24 V DC |
Rozměry a hmotnost | |
Hmotnost cca. | 180 g |
Šířka modulu v násobcích M (17,5 mm) | 4M |
Rozměry produktu (šířka x výška x hloubka) | 70 x 90 x 58 mm |
Provozní podmínky, normy produktu | |
Norma výrobku | ČSN EN 61131-2:2008 (idt IEC 61131-2:2007) - Programovatelné řídící jednotky |
Třída ochrany elektrického předmětu | II, dle ČSN EN 61140 ed.3: 2016 (idt IEC 61140:2016) |
Stupeň krytí IP dle ČSN EN 60529:1993 (idt IEC 529:1989) | IP20 |
Provozní prostory | Normální, dle ČSN 33 2000-1 ed.2: 2009 (mod IEC 60364-1: 2005) |
Stupeň znečištění | 1, dle ČSN EN 60664-1 ed.2:2008 (idt IEC 60664-1:2007) |
Přepěťová kategorie instalace | II, dle ČSN EN 60664-1 ed_2:2008 (idt IEC 60641-1:2007) |
Typ zařízení | Modul na DIN lištu |
Pracovní poloha | Svislá |
Druh provozu | Trvalý |
Provozní teploty okolí | –20 °C až +55 °C |
Provozní teplota maximání (°C) | +55°C |
Provozní teplota minimální (°C) | -20°C |
Provozní relativní vlhkost | 10 % až 95 % bez kondenzace |
Provozní atmosférický tlak | min. 70 kPa (< 3 000 m n. m.) |
Skladovací teploty | –25 °C až +70 °C |
Elektromagnetická kompatibilita, mechanická odolnost | |
Elektromagnetická kompatibilita/ Emise | B, dle ČSN EN 55032 ed. 2: 2017 (idt CISPR 32: 2015) |
Emise - poznámka | V prostorech, kde lze předpokládat použití rozhlasových rádiových a televizních přijímačů do vzdálenosti 10 m, může tento výrobek způsobovat rádiové rušení. V takovém případě může být požadováno, aby uživatel přijal příslušná opatření |
Elektromagnetická kompatibilita/ Imunita | min. dle požadavku ČSN EN 61131-2:2008 |
Odolnost vůči sinusovým vibracím | 10 Hz až 57 Hz amplituda 0,075 mm, 57 Hz až 150 Hz zrychlení 1 G, dle Fc dle ČSN EN 60068-2-6:1997 (idt IEC 68-2-6:1995), 10 cyklů v každé ose. |
Balení, přeprava, skladování | |
Popis | Modul je balen podle vnitřního balicího předpisu do papírové krabice. Součástí balení je i tato dokumentace. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného přepravními etiketami a ostatními údaji nutnými pro přepravu. Přeprava od výrobce se provádí způsobem dohodnutým při objednávání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Přepravu je dovoleno provádět při teplotách -25 °C až +70 °C, relativní vlhkosti 10 % až 95 % (nekondenzující) a minimálním atmosférickém tlaku vyšším než 70 kPa. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20 °C. |
Montáž | |
Popis montáže | Montáž do rozvaděče |
Popis montáže | Základní modul se montuje do svislé polohy na U lištu ČSN EN 50022. Instalace sestavy (základní modul a popř. periferní moduly) se provádí dle TXV 004 50. |
Připojení | |
Připojení napájení a systémové komunikace | konektor se šroubovací svorkou 2,5 mm2 |

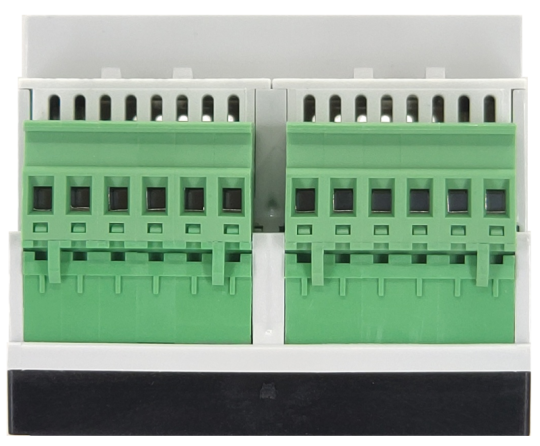

Připojení I/O - vstupů/výstupů | konektor se šroubovací svorkou 2,5 mm2 |

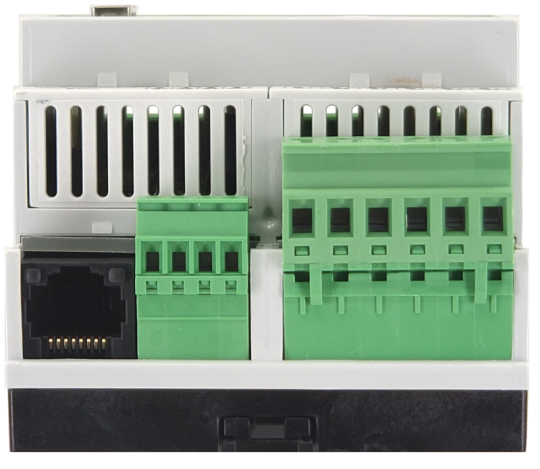

Připojení Ethernetu | RJ-45 |
Připojení sériových kanálů | konektor se šroubovací svorkou 1,5 mm2 |
Připojení USB host | typ A |
Obsluha | |
Konfigurace modulu | Modul je obsluhován, nastavován a diagnostikován z programovacího prostředí MOSAIC. K PLC je možné se připojit i pomocí webového prohlížeče na portu 8080. Pokud má PLC nastavenu IP adresu např. 192.168.134.178 (výchozí adresa na portu ETH1, port ETH2 má zapnuté DHCP), stačí do webového prohlížeče zadat adresu ve tvaru http://192.168.134.178:8080 a webový prohlížeč zobrazí konfigurační stránky PLC. |
Uvedení do provozu | Modul je po připojení napájecího napětí připraven k činnosti. Na panelu modulu je k dispozici tlačítko MODE pro zobrazení aktuálně nastavené IP adresy rozhraní Ethernet. Parametry všech rozhraní se nastavují v programovacím prostředí Mosaic. Přesný postup nastavení je uveden v dokumentaci TXV 004 50. Další činnost (programování, ladění aplikace apod.) se provádí ve vývojovém prostředí MOSAIC. |
Diagnostika modulu | Základní diagnostický systém modulu je součástí jeho standardního programového vybavení. Je v činnosti od zapnutí napájení modulu a pracuje nezávisle na uživateli. Diagnostikované chybové stavy modulu a připojených periferních modulů sestavy jsou signalizovány na displeji modulu a jsou k dispozici ke zpracování nadřízeným systémem. Podrobnější informace viz TXV 004 50. |
Údržba | |
Popis | Při dodržení všeobecných podmínek pro instalaci nevyžaduje modul žádnou údržbu. |
Upozornění | Protože modul obsahuje polovodičové součástky, je nutné při manipulaci se sejmutým krytem dodržovat zásady pro práci se součástkami citlivými na elektrostatický náboj. Není dovoleno se přímo dotýkat plošných spojů bez ochranných opatření !!! |
Záruka | |
Obecně | Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s. |
Upozornění | Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož je systém součástí, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny. |
Uživatelské příručky
Foxtrot 2 - Příručka uživatele (cs) TXV00450_01_v7
5,41 MB, (CS)
Foxtrot 2 - Sériové komunikace (cs), TXV00469_01_v6
3,59 MB, (CS)
Projekční podklady
Foxtrot 2 - knihovna prvků ve formátech DXF a DWG, v. 2025/05.
20,59 MB
Foxtrot 2 - knihovna prvků pro SchemataCAD, v. 2025/05.
6,92 MB
Dokumentace HW
Základní dokumentace CP-2061
4,39 MB, (CS)
- CP-2061, základní technické informace k modulu - Vstupy a výstupy Základní modul CP-2061 obsahuje následující pevně integrované vstupy a výstupy: Vstupy 4× univerzální vstupy DI0–DI3 Každý vstup je možné konfigurovat jako: binární v...
- NFC rozhraní v modulu Foxtrot CP-2061 - Foxtrot CP-2061 je osazen dynamickou NFC pamětí, která umožňuje obousměrnou výměnu dat mezi mobilním zařízením a PLC. Komunikace je realizována pomocí interního sériového kanálu v režimu MEM ( TXV00469 ). K dispozici je datov...
Nejsou dostupná žádná data.
