C-SI-0300ITXN 143 38

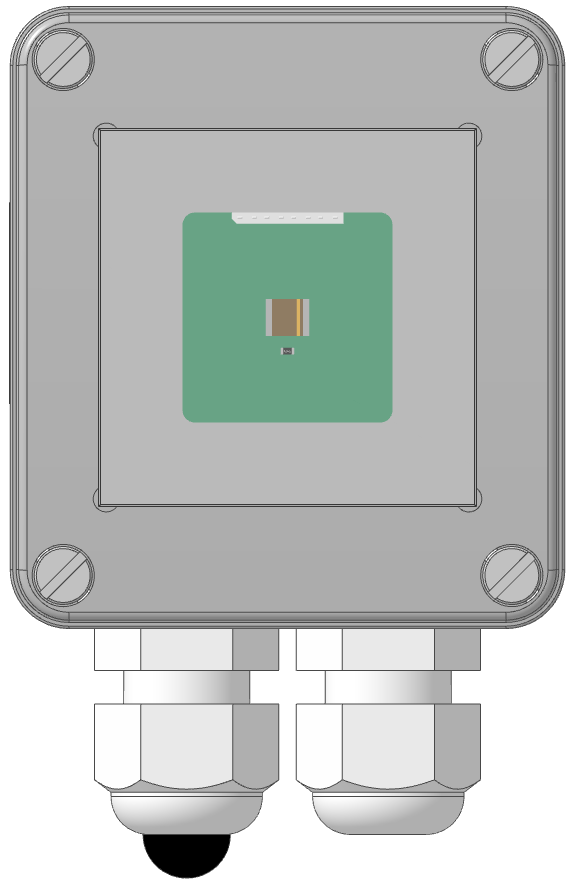

C-SI-0300I; CIB, Čidlo solární radiace, IP65
| DI | 3x AI/DI |
|---|---|
| DO | |
| AI | 3x AI/DI |
| AO | |
| COM | 1x CIB slave |
| SENSOR | senzor solární radiace |
| Obrázek | Varianta | Popis varianty |
|---|---|---|
|
C-SI-0300I |
Modul s 3 univerzálními AI/DI vstupy, možností připojení anemometru a s integrovaným čidlem teploty a solární radiace.
| Obj. číslo | TXN 143 38 |
|---|---|
| Teco kód | TXN 143 38 |
| Kategorie | CFox - Exteriérové moduly, IP54/65 |
| Tagy | AI, CFox, CIB, DI 24V, IP-65, Smart City, energetika, meteo, osvětlení |
| COM - Systémové sběrnice | |
|---|---|
| CIB - Common Installation Bus (R): Instalační I/O sběrnice | 1x CIB slave |
| Parametry čidla solární radiace | |
| Solární radiace - rozsah měření | 0 až 1500 W/m2 |
| Solární radiace - chyba měření | < 10% rozsahu |
| DI - Organizace binárních vstupů | |
| Počet binárních vstupů celkem | 3 |
| Počet skupin binárních vstupů | 1 |
| Organizace binárních vstupů do skupin | 3x DI (DI/AI1 - DI/AI3) |
| DI - Parametry binárních vstupů DC (skupina A) | |
| Parametry platné pro vstupy na svorkách | 3x DI/AI1 - DI/AI3 |
| Počet vstupů ve skupině | 3 |
| Společný vodič skupiny | GND - zem modulu |
| Typ kombinovaného vstupu | DI/AI Aktivní, pro snímání bezpotenciálových kontaktů a měření odporových čidel |
| Galvanické oddělení vstupů od vnitřních obvodů | Ne |
| Zpoždění z log. 0 na log. 1 | 200 μs |
| Zpoždění z log. 1 na log. 0 | 200 μs |
| Max. měřicí napětí na připojeném kontaktu | 3,5 V DC |
| Vnitřní odpor vstupu | 2 kΩ |
| Max. odpor pro sepnutý kontakt, log. 1 | < 0,5 kΩ |
| Min. odpor pro rozepnutý kontakt, log. 0 | > 4,7 kΩ |
| Režim anemometr | Vstup DI/AI1 0- 2000 Hz |
| AI - Organizace analogových vstupů | |
| Počet analogových vstupů celkem | 3 |
| Počet vstupů ve skupině | 3 |
| Počet skupin analogových vstupů | 1 |
| Organizace analogových vstupů do skupin | 3x DI (DI/AI1 - DI/AI3) |
| Typ vstupu | AI/DI - kombinovaný |
| Společný vodič | GND svorka |
| Galvanické oddělení od vnitřních obvodů | Ne |
| Diagnostika | signalizace přetížení ve stavovém slově |
| Číslicová rozlišovací schopnost | 12 bit |
| AI - Rozsahy analogových vstupů | |
| Parametry platné pro vstupy na svorkách | DI/AI1 - DI/AI3 |
| Napětí | 0-2 V |
| Pasivní snímač | Pt1000, W100=1.385 (–90 až +400 °C) |
| Pasivní snímač | Pt1000, W100=1.391 (–90 až +400 °C) |
| Pasivní snímač | Ni1000, W100=1.500 (–60 až +200 °C) |
| Pasivní snímač | Ni1000, W100=1.617 (–60 až +200 °C) |
| Pasivní snímač | Odporový vysílač 0-100 kOhm |
| Pasivní snímač | KTY81-121; PTC termistor (–55 až +125°C) |
| Pasivní snímač | NTC Termistor 10k/25 °C (–40 až +125°C) |
| Pasivní snímač | NTC Termistor 12k/25 °C (–40 až +125°C) |
| Napájení | |
| Napájecí napětí, tolerance | 24/27 V DC ze sběrnice CIB |
| Typický příkon | 0,3 W |
| Maximální příkon | 0,42 W |
| Napájení z CIB - maximální odběr proudu (mA) | 15 mA |
| Rozměry a hmotnost | |
| Hmotnost cca. | 140 g |
| Rozměry produktu (šířka x výška x hloubka) | 65 × 100 × 40 mm |
| Provozní podmínky, normy produktu | |
| Norma výrobku | ČSN EN 60730-1 ed.4 :2017 (EN 60730-1:2016) - Automatická elektrická řídící zařízení (zařízení pro domácnost a podobné účely) |
| Třída ochrany elektrického předmětu | III, dle ČSN EN 61140 ed.3: 2016 (idt IEC 61140:2016) |
| Stupeň krytí IP dle ČSN EN 60529:1993 (idt IEC 529:1989) | IP65 |
| Provozní prostory | Normální, dle ČSN 33 2000-1 ed.2: 2009 (mod IEC 60364-1: 2005) |
| Stupeň znečištění | 1, dle ČSN EN 60664-1 ed.2:2008 (idt IEC 60664-1:2007) |
| Přepěťová kategorie instalace | III, dle ČSN EN 60664-1 ed_2:2008 (idt IEC 60641-1:2007) |
| Typ zařízení | Venkovní |
| Pracovní poloha | Svislá (průchodkami dolů) |
| Provozní teploty okolí | –25 °C až +75 °C |
| Provozní atmosférický tlak | min. 70 kPa (< 3 000 m n. m.) |
| Skladovací teploty | –25 °C až +85 °C |
| Elektromagnetická kompatibilita, mechanická odolnost | |
| Elektromagnetická kompatibilita/ Emise | B, dle ČSN EN 55022 ed2:2007 (mod CISPR22:2005) |
| Elektromagnetická kompatibilita/ Imunita | min. dle požadavku ČSN EN 60730-1 ed.2:2001 |
| Odolnost vůči sinusovým vibracím | 10 Hz až 57 Hz amplituda 0,075 mm, 57 Hz až 150 Hz zrychlení 1 G, dle Fc dle ČSN EN 60068-2-6:1997 (idt IEC 68-2-6:1995), 10 cyklů v každé ose. |
| Balení, přeprava, skladování | |
| Popis | Modul je balen do papírové krabice. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného etiketami a ostatními údaji nutnými k přepravě. Přeprava od výrobce se provádí způsobem dohodnutým při objednání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20°C |
| Montáž | |
| Popis montáže | Modul se montuje do svislé polohy na nosnou plochu kabelovou průchodkou směrem dolů. Instalace sestavy (základní modul a popř. periferní moduly) se provádí dle TXV 004 13. |
| Připojení | |
| Popis připojení | Kombinovaný modul je realizován jako modul sběrnice CIB, která zabezpečuje komunikaci a napájení modulu. Sběrnice CIB může mít libovolnou topologii a větvení až do vzdálenosti 500 m a až 32 jednotek na jedné větvi CIB. Masterem sběrnice CIB je základní jednotka FOXTROT nebo modul, například CF- 1141. Další informace jsou v příručce Periferní moduly na sběrnici CIB TXV 004 13. |
| Připojení napájení a systémové komunikace | 2 vodičovým kabelem 4,5 - 7mm, průchodkou PG9 |
| Připojení napájení a systémové komunikace | svorkovnice s pružinovou svorkou 0,2-1,5 mm2 |
| Obsluha | |
| Konfigurace modulu |
Konfigurace modulu Modul je obsluhován, nastavován a diagnostikován z vývojového prostředí Mosaic. Uvedení do provozu Modul je obsluhován, nastavován a diagnostikován z programovacího prostředí MOSAIC nebo jiného parametrizačního software. Modul je po připojení napájecího napětí a sběrnice CIB připraven k činnosti. HW adresa je uvedena na štítku na modulu. Diagnostika modulu Základní diagnostika se provádí vnitřně a výsledek je dostupný v příslušných registrech prostředí Mosaic. |
| Údržba | |
| Popis | Při dodržení všeobecných podmínek pro instalaci nevyžaduje modul žádnou údržbu. Úkony, při kterých je třeba provést demontáž některé části modulu, se provádějí vždy při odpojeném napájecím napětí. |
| Upozornění | Protože modul obsahuje polovodičové součástky, je nutné při manipulaci se sejmutým krytem dodržovat zásady pro práci se součástkami citlivými na elektrostatický náboj. Není dovoleno se přímo dotýkat plošných spojů bez ochranných opatření !!! |
| Záruka | |
| Obecně | Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s. |
| Upozornění | Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož je systém součástí, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny. |
